Окружение

• Версия ОС: 8
• Конфигурация ОС: Рабочая станция
• Редакция ОС: Стандартная
• Архитектура: x86_64
• Версия ПО: libreoffice-draw 24.8.4.1-2

LibreOffice Draw - редактор векторной графики, один из компонентов программного обеспечения LibreOffice.

LibreOffice Draw обладает следующими возможностями:

• создание векторных графических объектов (линий, фигур, блок-схем, диаграмм и др.);

• управление слоями;

• 3D-функции;

• система привязки к точкам сетки;

• отображение размеров;

• работа с файлами PDF;

• экспорт документов в сторонние редакторы.

Запуск редактора доступен из «Главного меню» - «Офис» - «LibreOffice Draw» или через терминал командой (с правами непривилегированного пользователя):

libreoffice

Описание интерфейса

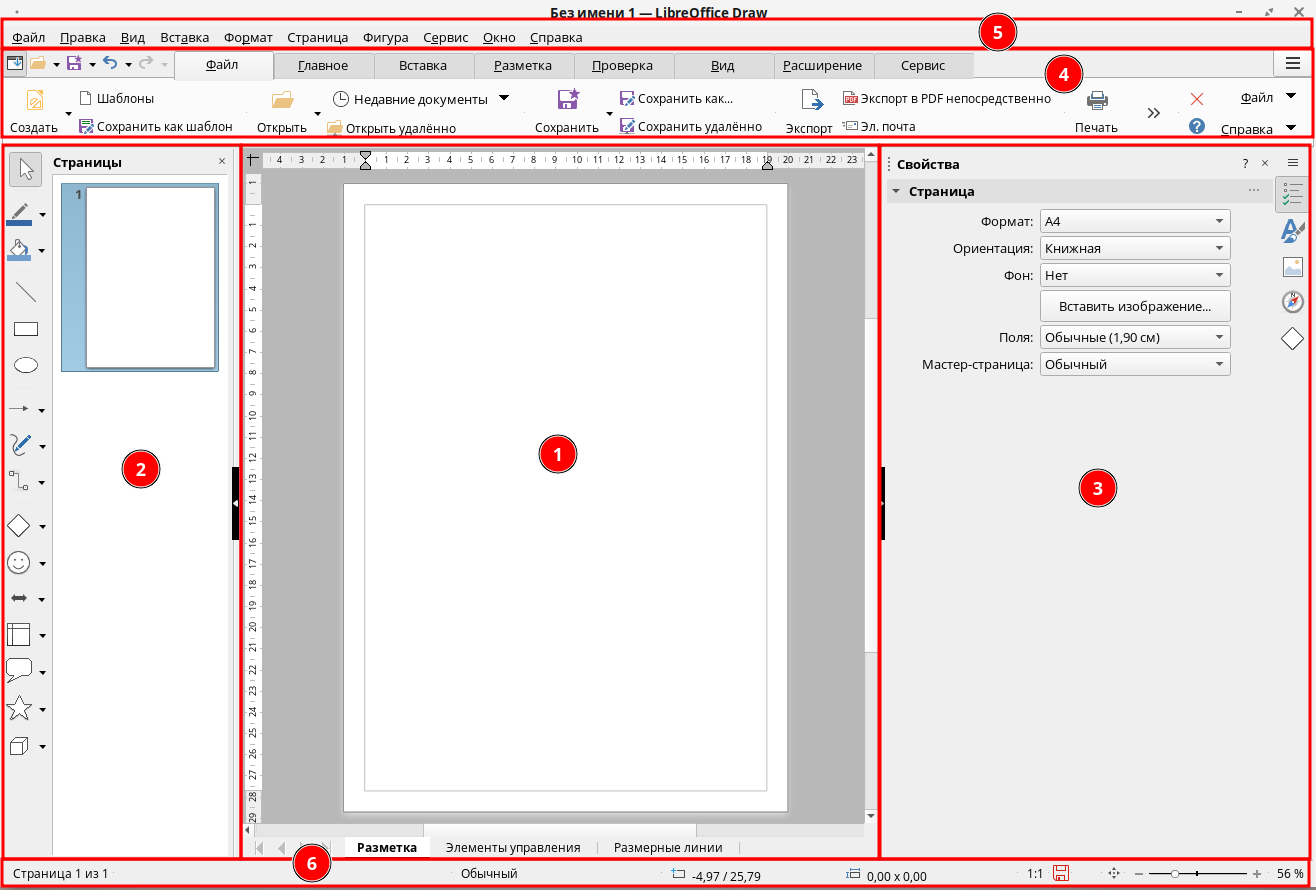

После запуска программы откроется стартовая страница LibreOffice Draw, которая выглядит следующим образом:

В центре окна редактора располагается «Рабочая зона пользователя» (1) - лист документа. LibreOffice Draw позволяет выбрать вертикальную или горизонтальную ориентацию листа документа, включить вертикальную и горизонтальную линейки, задать размер страницы, установить поля.

Слева находится «Панель страниц» (2), отображающая количество страниц в документа и текущую страницу.

Справа от листа документа - разворачиваемая «Боковая панель» (3). «Боковая панель» имеет следующие режимы отображения:

• Свойства - страницы, текста, объектов, элементов, фигур;

• Стили - базовый, графика, текст;

• Галерея - диаграммы, блок-схемы, значки, маркеры и звуки;

• Навигатор страницы;

• Фигуры - каталог фигур.

Над листом документа располагается «Панель инструментов» (4), обеспечивающая быстрый доступ к основным функциям редактирования:

• «Файл» - содержит инструменты для работы с файлом - «Создать», «Открыть», «Закрыть», «Сохранить», «Экспорт», «Шаблон» и пр.;

• «Главное» - содержит инструменты для работы с изображение - «Стили», «Линии», «Область», «Текстовое поле», «Сетка»,

• «Изображение» и пр.;

• «Вставка» - содержит инструменты для вставки таблиц, диаграмм, изображений, объектов OLE, гиперссылок и пр.;

• «Разметка» - содержит инструменты для разметки страниц  - «Формат страницы», «Колонтитулы», «Задать фоновое

• изображение», «Повернуть» и пр.;

• «Проверка» - содержит инструменты для редактуры текста - «Проверка орфографии», «Расстановка переносов», «Комментарий», «Редактура» и пр.;

• «Вид» - содержит настройки вида страницы - «Обычный», Мастер», «Ширина страницы», «Линейки», «Точки соединения» и пр.;

• «Рисунок»;

• «Расширение»;

• «Сервис» - содержит функции - настройки параметров LibreOffice, выполнение и редактирование макросов, переключение режима дизайна и пр.

Сверху находится панель «Основного меню» (5) со вкладками - «Файл», «Правка», «Вид», «Вставка», «Формат», «Страница», «Фигура», «Сервис», «Окно», «Справка».

Внизу рабочего окна программы - «Строка состояния» (6), представляющая информацию о документе (количество страниц, доступ к мастер страницам, масштаб).

Работа с LibreOffice Draw

Основные сочетания клавиш в редакторе

LibreOffice Draw обладает следующим набором комбинаций клавиш:

• Ctrl + A - выделение всего документа;

• Ctrl + C - копирование выделенного объекта (фрагмента) в буфер обмена (выделенный объект или фрагмент остаётся в документе);

• Ctrl + V - вставка последнего объекта (фрагмента) из буфера обмена в текущее положение курсора;

• Ctrl + X - копирование выделенного объекта (фрагмента) в буфер обмена (выделенный объект или фрагмент удаляется из документа);

• Ctrl + N - создание нового документа в редакторе;

• Ctrl + O - открытие документа и вызов диалогового окна «Открыть»;

• Ctrl + S - сохранение документа;

• Ctrl + P - вызов диалогового окна «Печать»;

• Ctrl + Q - завершение работы LibreOffice Draw.

Нумерация страниц

Для нумерации страниц документа перейдите в меню «Вставка» - «Номер страницы» и при помощи курсора мыши определите область для размещения нумерации страниц на листе документа. Введите число для начала отсчета страниц.
После применения функции нумерация следующих страниц будет проставляться автоматически.

Создание блок-схем

LibreOffice Draw обладает обширным набором элементов для создания различных блок-схем.

Для создания блок-схемы перейдите в меню «Фигуры» на «Боковой панели», выберите подходящую фигуру, стрелку или линию и при помощи мыши отобразите элемент на листе документа.

Для форматирования элементов блок-схемы (изменения типа, цвета, толщины линий, применения заливки и др.) выделите элемент и перейдите в меню «Свойства» на «Боковой панели».

Для вставки текста в элементы блок-схемы перейдите в меню «Вставка» - «Текстовое поле» и при помощи курсора мыши определите область вставки текста на листе документа.

Для форматирования текста (изменения кегля, цвета, заливки и др.) выделите текст и перейдите в меню «Свойства» на «Боковой панели».

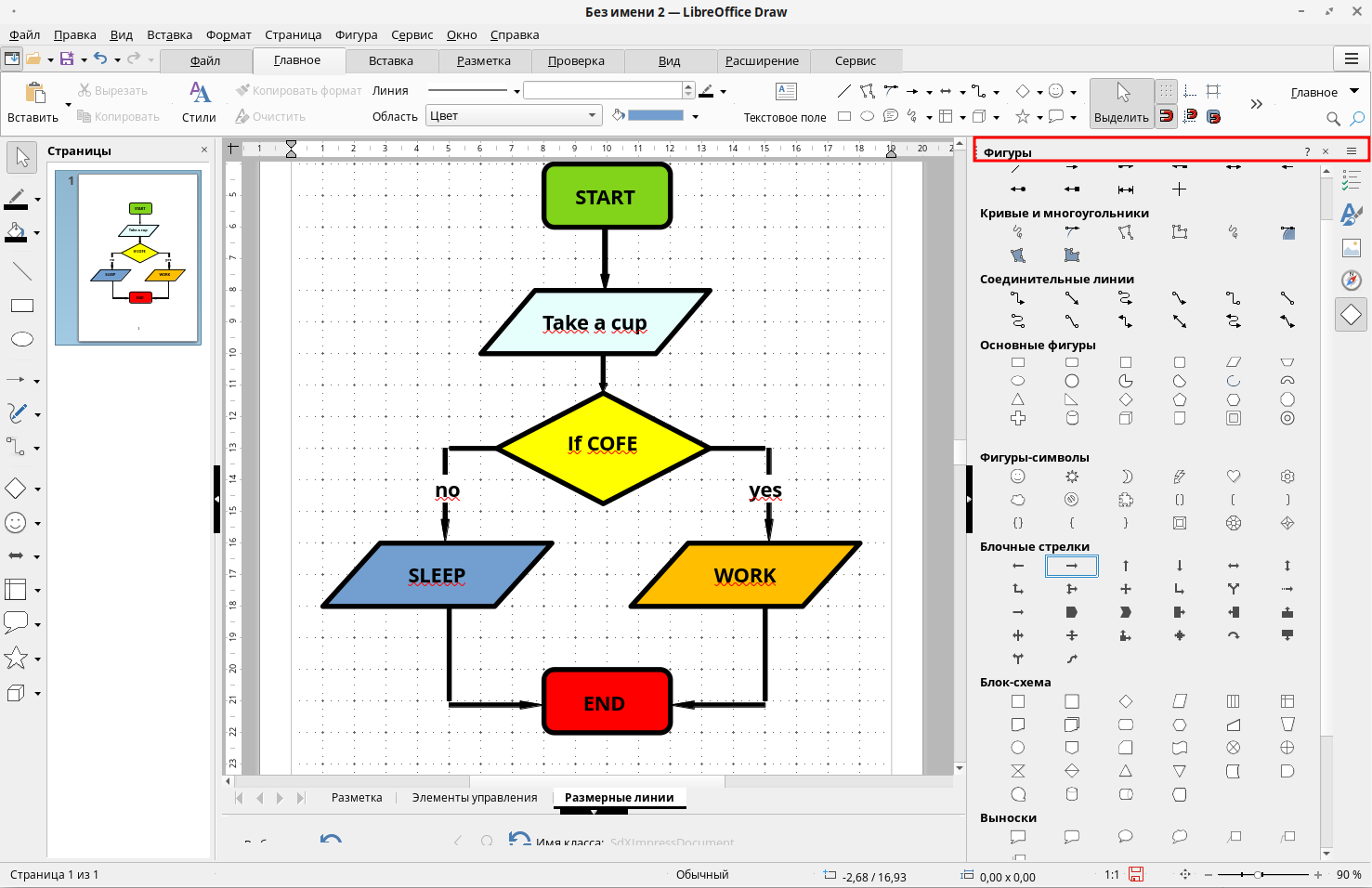

Пример блок-схемы:

Работа с 3D-объектами

В LibreOffice Draw 3D-объекты можно создавать из встроенного каталога или самостоятельно при помощи экструзии (выдавливания) 2D-объектов.

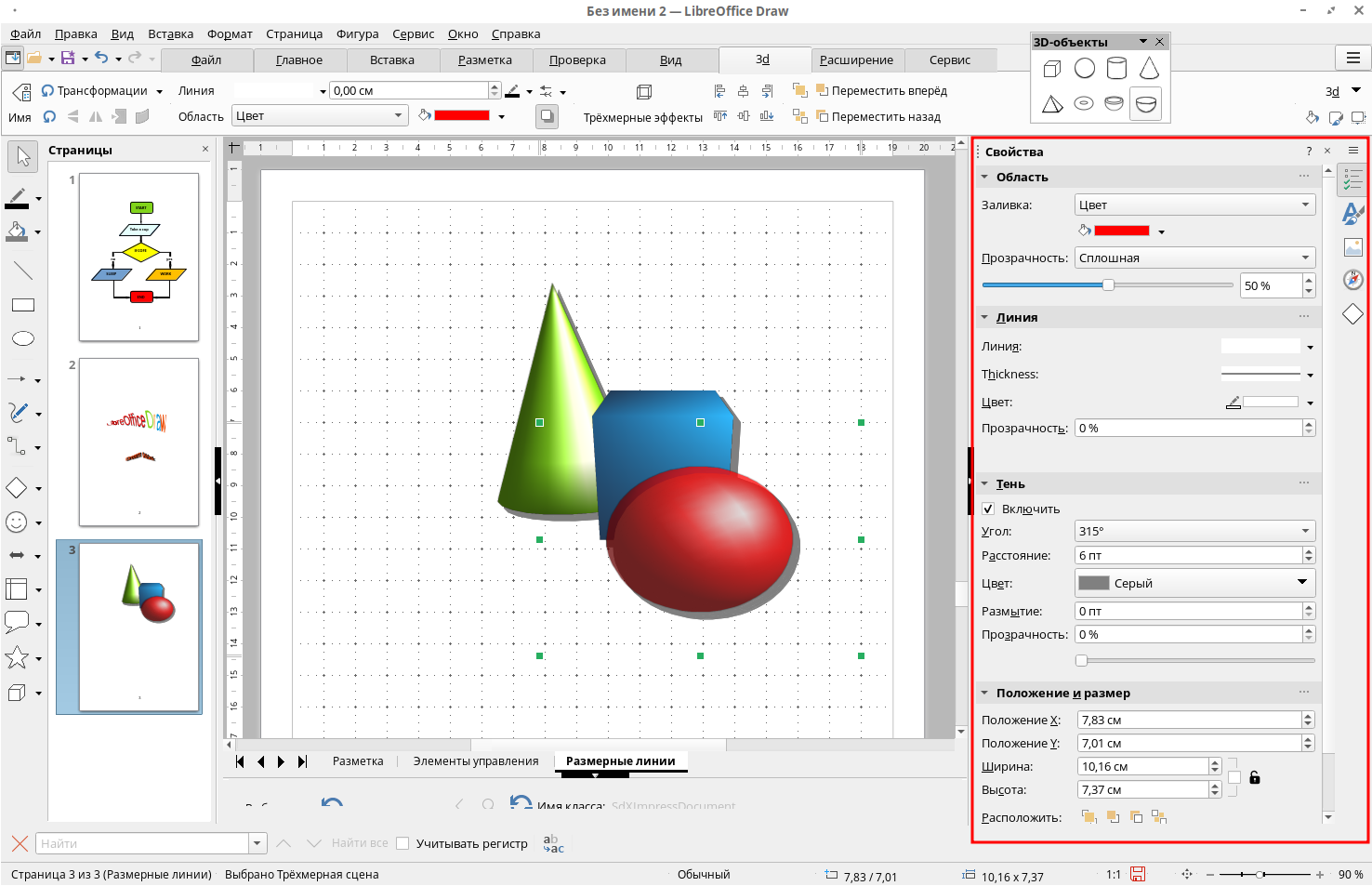

Для создания 3D-объектов из встроенного каталога перейдите в меню «Вид» - «Панели инструментов» - «3D-объекты». Из выпадающей панели инструментов с 3D-объектами выберите требуемый объект и разместите его на листе документа.

Для редактирования 3D-объекта перейдите в раздел «Свойства» на «Боковой панели».

Для создания 3D-объектов при помощи экструзии (выдавливания) 2D-объектов:

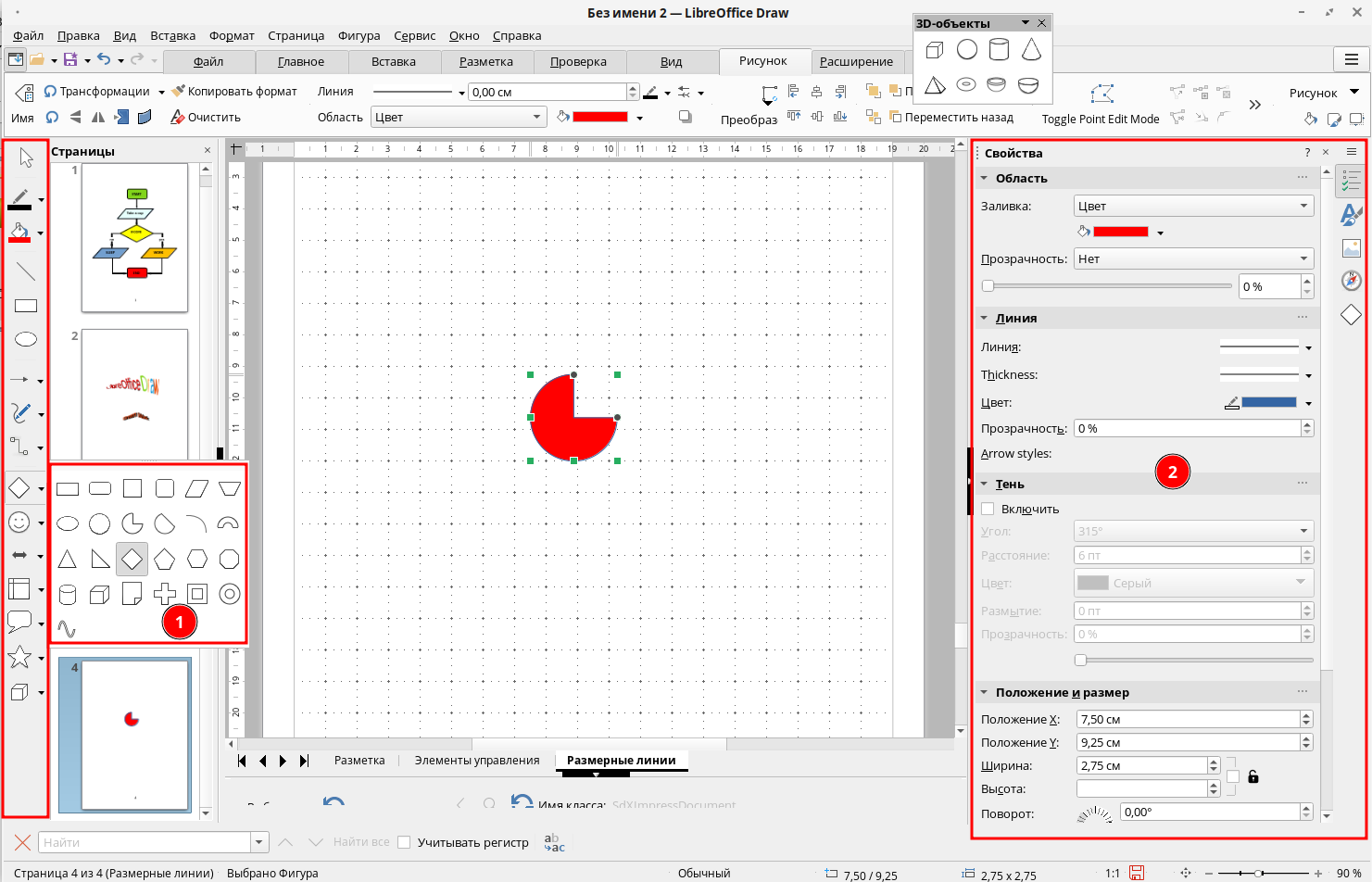

• создайте 2D-объект из панели «Рисование» - (1), отформатируйте созданный объект в меню «Свойства» на «Боковой панели» - (2).

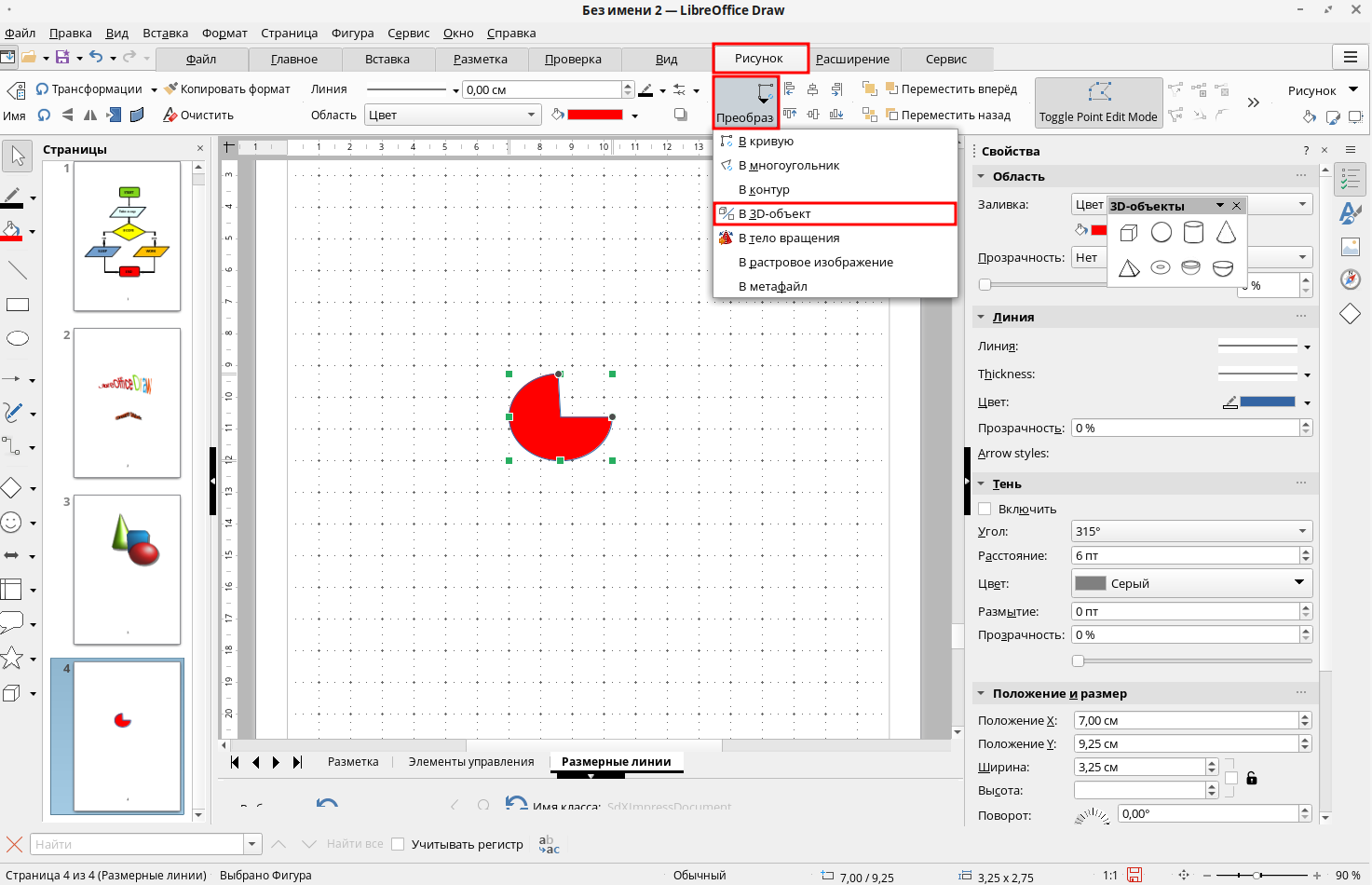

• выделите созданный объект и перейдите в меню «Рисунок» на «Панели инструментов», в выпадающем окне «Преобразовать» выберите «В 3D-объект».

После применения функции у объекта появится глубина (толщина).

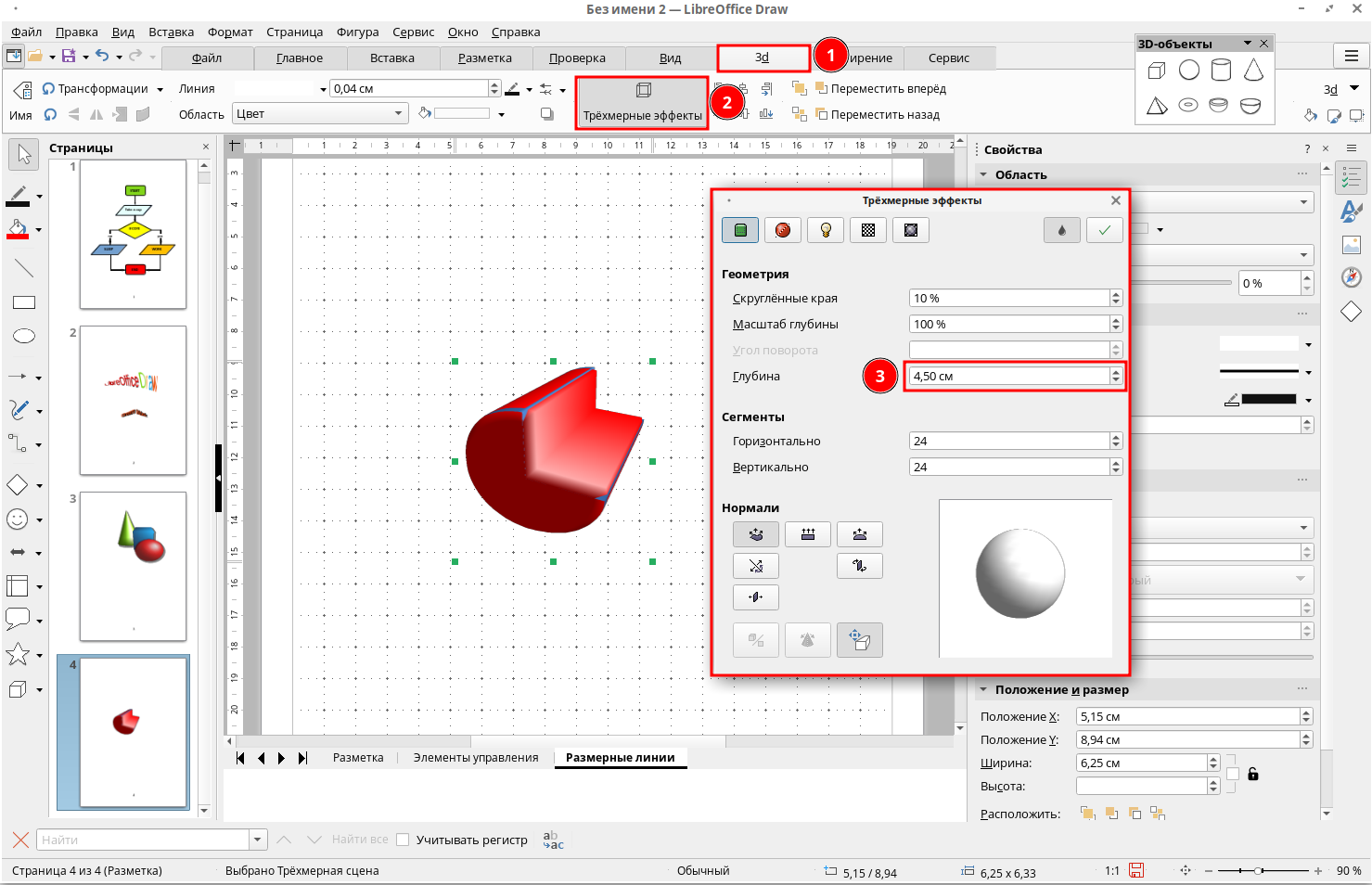

• для редактирования глубины (толщины) преобразованного объекта перейдите в меню «3d» на «Панели инструментов» и выберите «Трехмерные эффекты». В появившемся окне выберите требуемую глубину в сантиметрах.

Параметры сохранения

Для сохранения документа с новым именем перейдите в меню «Файл» - «Сохранить как», в диалоговом окне «Сохранить как» задайте путь сохранения, имя файла, выберите формат сохранения документа (.odg, .otg, .fodg).

По умолчанию документ LibreOffice Draw сохраняется в формате .odg.
