Анализ производительности блочных устройств (blktrace) и построение графиков на основе собранных данных (iowatcher)

Установка
Возможности blktrace
Возможности iowatcher
Примеры использования

Окружение

• Версия РЕД ОС: 7.3
• Конфигурация: Рабочая станция
• Версия ПО: blktrace-1.0.5-10, iowatcher-1.0-8

blktrace – это инструмент для трассировки событий блочного ввода/вывода, который использует трассировщик blktrace в ядре. Это низкоуровневый инструмент, отображающий множество событий для каждой операции ввода/вывода. blktrace используется в качестве вспомогательного инструмента в программных решениях, предназначенных для анализа и диагностики проблем производительности в системах хранения данных.

iowatcher – утилита, позволяющая анализировать данные, подготовленные с помощью blktrace и строить на основе этих данных графики (в том числе и анимированные). Т.е. инструмент blktrace позволяет записывать события в файлы трассировки для последующей визуализации с помощью утилиты iowatcher. Поэтому работу iowatcher не стоит рассматривать отдельно от blktrace.

С помощью iowatcher также можно запускать blktrace с последующим созданием графика трассировки одной командой.

Установка

Для установки утилит перейдите в сеанс пользователя root:

su -

и выполните команду:

dnf install blktrace iowatcher

Возможности blktrace

blktrace запускает трассировку драйвера блочного устройства в ядре и возвращает данные трассировки, которые можно обработать помимо iowatcher с помощью blkparse. Для удобства был также создан инструмент btrace, который запускает blktrace и blkparse, т.е. следующие команды дадут один и тот же вывод:

blktrace -d /dev/sda -o - | blkparse -i -

btrace /dev/sda

Ниже приведен пример трассировки события «запись в файл на примере команды echo 1 > test.txt».

btrace /dev/sdb

  8,16   5        1     0.000000000 193450	A	RM 	973080688 + 8 <- (8,17) 973078640
  8,16   5        2     0.000000744 193450 	Q	RM 	973080688 + 8 [bash]
  8,16   5        3     0.000003993 193450	G	RM 	973080688 + 8 [bash]
  8,16   5        4     0.000004498 193450 	P 	N 	[bash]
  8,16   5        5     0.000005205 193450 	UT	N 	[bash] 1
  8,16   5        6     0.000005495 193450	I 	RM 	973080688 + 8 [bash]
  8,16   5        7     0.000014361   266	D	RM 	973080688 + 8 [kworker/5:1H]
  8,16   3        1     0.001309172     0 	C 	RM 	973080688 + 8 [0]
  8,16   5        8     0.001354482 193450	A 	W 	976766976 + 8 <- (8,17) 976764928
  8,16   5        9     0.001354754 193450 	Q 	W 	976766976 + 8 [bash]
  8,16   5       10     0.001356122 193450 	G	W 	976766976 + 8 [bash]
  8,16   5       11     0.001356303 193450	P 	N 	[bash]
  8,16   5       12     0.001357581 193450	D 	W 	976766976 + 8 [bash]
  8,16   3        2     0.001417097     0 		C 	W 	976766976 + 8 [0]

В выводе представлено несколько строк – по одной на каждое действие (событие), связанное с очередью блочного устройства или с самим устройством.

По умолчанию выводится семь столбцов:

1. Старший и младший номер устройства.

2. Идентификатор процессора.

3. Порядковый номер.

4. Время события в секундах от начала трассировки.

5. Идентификатор процесса.

6. Идентификатор действия: тип события.

7. Описание RWBS: флаги ввода/вывода.

Далее приведено описание идентификаторов из страницы справочного руководства для blkparse. Этот список показывает, какие события может наблюдать фреймворк blktrace:

• A – ввод/вывод был отображен на другое устройство;

• B – дополнительный ввод/вывод;

• C – ввод/вывод завершен;

• D – запрос передан драйверу;

• F – запрос добавлен в начало другого запроса, находившегося в очереди;

• G – выделение памяти для запроса;

• I – запрос добавлен в очередь планировщика ввода/вывода;

• M – запрос добавлен в конец другого запроса, находившегося в очереди;

• P – блокировка очереди для накопления нескольких запросов;

• Q – ввод/вывод передан коду, который управляет очередью;

• S – ожидание освобождения структуры для размещения запроса;

• T – разблокировка очереди по тайм-ауту;

• U – разблокировка очереди;

• X – запрос разделен.

Для нужд мониторинга ядро позволяет описать тип каждой операции ввода/вывода с помощью строки символов — rwbs. Она применяется в blktrace и в других инструментах трассировки, определена в функции ядра blk_fill_rwbs() и использует следующие символы:

• R: чтение (read);

• W: запись (write);

• M: метаданные (metadata);

• S: синхронная (synchronous);

• A: опережающее чтение (read-ahead);

• F: выталкивание на диск или принудительное обращение к блоку (flush or force);

• D: отмена (discard);

• E: стирание (erase);

• N: нет операции (none).

Символы могут комбинироваться. Например, «WM» означает «запись метаданных».

Возможности iowatcher

Наиболее часто используемые параметры запуска:

• -d – определяет, какое устройство отслеживать, параметр перенаправляется в blktrace для создания новой трассировки;

• -p – инициирует запуск другой программы во время снятия трассировки. Программа и аргументы ее запуска должны быть указаны после всех остальных параметров утилиты iowatcher;

• -K – сохраняет файлы SVG для создания анимированного графика;

• -t – определяет расположение и имя файла, в котором хранятся трассировки blktrace. Можно указывать только каталог с набором трассировок;

• -l – добавляет метки на графике;

• -m – создает анимированный график;

• -T – задает заголовок, который будет размещен в верхней части графика;

• -o – определяет расположение и имя файла для SVG или видео;

• -h – задает высоту графика;

• -w – задает ширину графика;

• -с – количество столбцов в графике;

• -x – ограничивает диапазон обрабатываемого времени;

• -P – различать процессы в графике ввода/вывода;

• -O – позволяет генерировать только необходимые графики (по умолчанию генерируются все);

• -N – противоположность параметра -О, определяет тот график, который нужно пропустить.

Варианты графиков – io, tput, latency, queue_depth, iops, cpu-sys, cpu-io, cpu-irq, cpu-user, cpu-soft.

Примеры использования

Для того чтобы снять показания с блочного устройства (диска) за определенный интервал времени, необходимо выполнить команду:

blktrace -w 600 -d /dev/sda1 -o- > trace.dump

где:

• w 300 – интервал времени в секундах, в течение которого будут сниматься показания;

• d /dev/sda – устройство, с которого будет сниматься статистика ввода-вывода;

• -o- – вывод статистики в консоль;

• trace.dump – перенаправление из консоли в файл trace.dump.

Для создания графика используется утилита iowatcher.

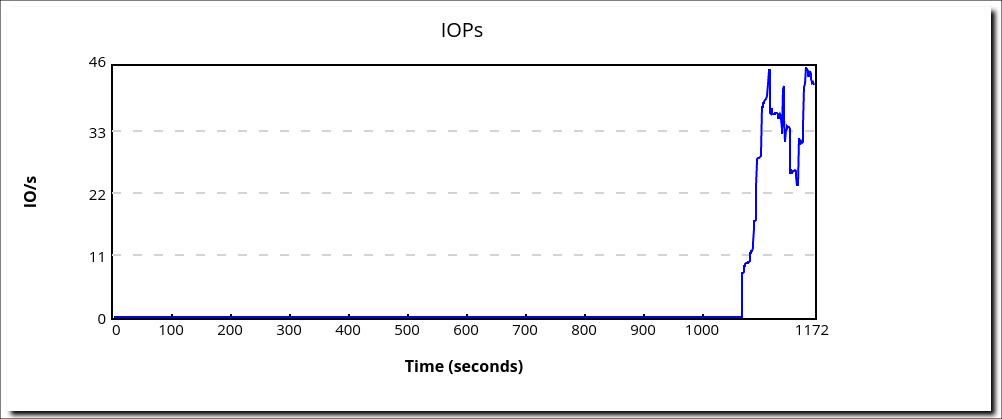

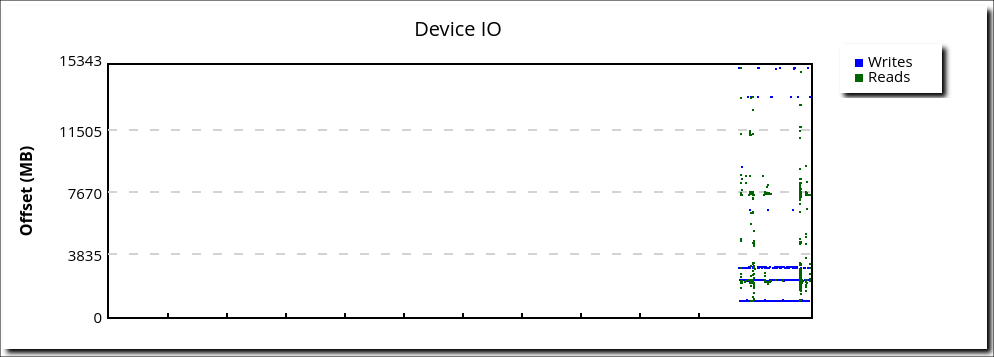

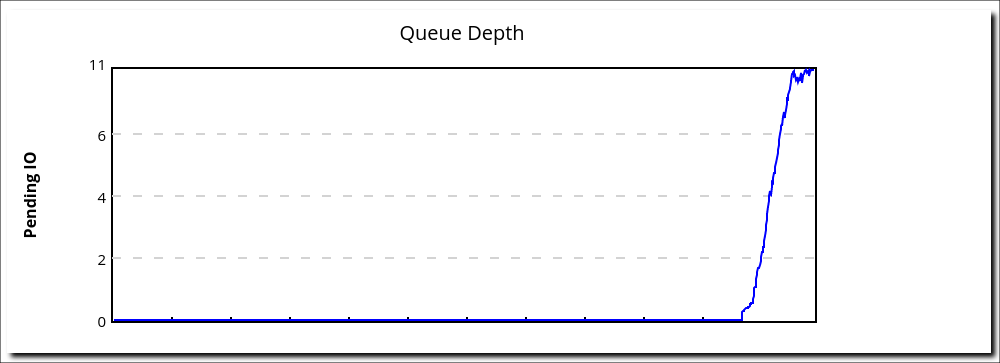

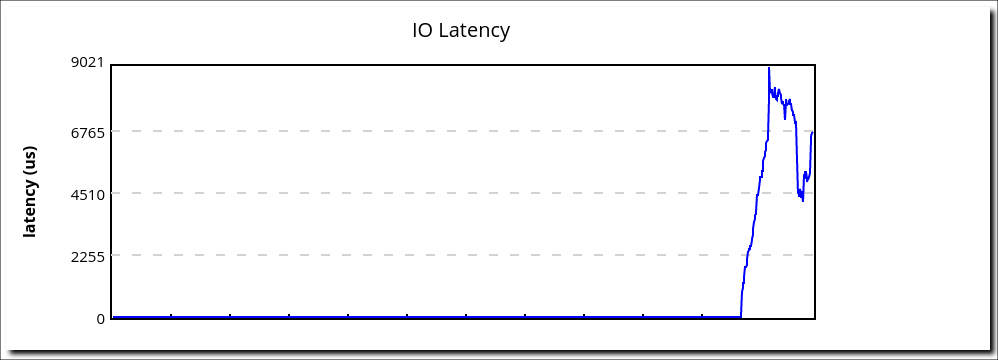

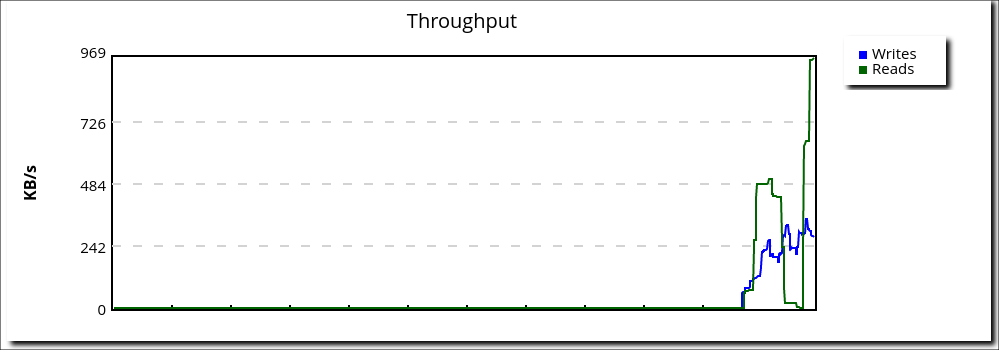

iowatcher -t trace.dump -o trace.svg

Файл trace.svg можно открыть в браузере или любом другом графическом редакторе.

Дополнительные типовые примеры использования:

• Создать график из существующего файла трассировки:

iowatcher -t trace

• Пропустить график ввода/вывода в создаваемом файле trace.svg:

iowatcher -t trace.dump -o trace.svg -N io

• Сгенерировать график только с показаниями latency (задержка):

iowatcher -t trace.dump -o trace.svg -O latency

• Запустить тест fio и снять трассировку этого процесса через blktrace на устройстве /dev/sda, при этом fio будет запущен с параметрами, которые указаны в -p fio some_job_file:

iowatcher -d /dev/sda -t trace.dump -T 'Fio Benchmark' -p 'fio some_job_file'

• Снять трассировку с диска /dev/sdb и сразу создать график:

iowatcher -d /dev/sdb -t trace -o trace.svg

• Анимированный график можно получить при помощи команды:

iowatcher -t trace.dump --movie -o trace.mp4

Дата последнего изменения: 09.09.2024
