Настройка VPN-подключения по L2TP с использованием Ipsec/PSK

Настройка подключения
Запуск подключения
Ручной запуск подключения
Автоматический запуск подключения
Диагностика подключения
Начальная диагностика
Расширенная диагностика NetworkManager-l2tp
Расширенная диагностика Libreswan
Расширенная диагностика Strongswan
Решение возникающих проблем
Отключена поддержка IKEv1
Обязательное использование UDP порта 1701
Переключение NetworkManager-l2tp на использование Strongswan

Окружение

• Версия РЕД ОС: 8
• Конфигурация: Рабочая станция

Настройка подключения

Вызовите диалог настройки сетевых соединений. Сделать это можно двумя способами:

• из Центра управления в главном меню (Меню — Центр управления — Группа «Интернет и сеть» — Расширенная конфигурация сети);

• щелкнув правой кнопкой мыши на значке сети в трее и выбрав пункт «Изменить соединения...» в появившемся меню.

В нижней части диалогового окна нажмите «+» для добавления соединения и выберите тип соединения «Туннельный протокол второго уровня (L2TP)».

Нажмите «Создать...».

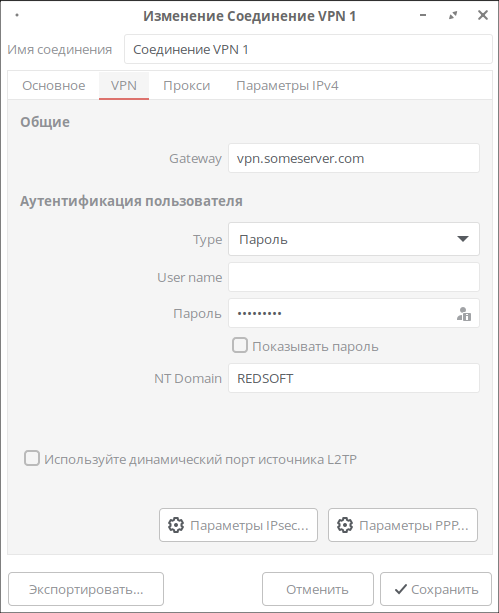

На вкладке «VPN» необходимо заполнить параметры подключения:

• «Шлюз» (обязательный) — IP-адрес или имя удаленного сервера L2TP;

• «Тип» — тип аутентификации L2TP: «Пароль» или «Сертификаты (TLS)»;

• «Имя пользователя» (необязательный) — если не заполнен, будет использовано имя пользователя, инициировавшего подключение;

• «Пароль» (необязательный) — пароль пользователя (как правило, требуется для аутентификации);

• «NT-домен» (необязательный) — имя домена, в котором будет производиться аутентификация.

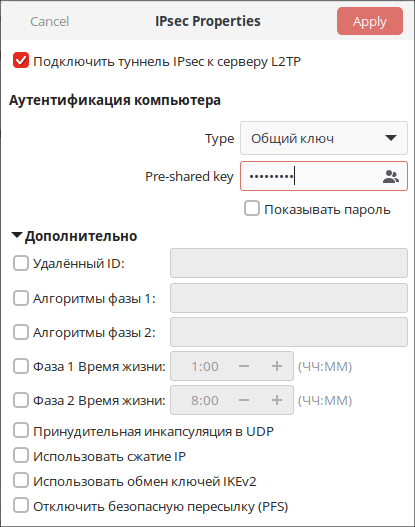

В случае использования IPsec для защиты соединения (наиболее частый сценарий) нажмите кнопку «Параметры IPsec».

Установите флажок «Подключить туннель IPsec к серверу L2TP».

Выберите тип аутентификации в поле «Тип»: Общий ключ (PSK) или Сертификаты TLS.

• В случае использования типа «Общий ключ» необходимо ввести ключ/пароль в соответствующее поле.

• В случае использования типа «Сертификаты TLS» необходимо выбрать сертификаты клиента и Удостоверяющего Центра, а также файл приватного ключа (обязательно укажите пароль к нему, если он назначен).

Раздел «Дополнительно» содержит расширенные параметры соединения IPsec, которые могут быть полезны для согласования параметров с удаленной стороной (VPN-шлюза).

Закройте диалог настройки L2TP IPsec.

Нажмите на кнопку «Параметры PPP» на вкладке «VPN» для открытия диалога со следующими параметрами:

• выбор разрешенных методов аутентификации;

• включение и выбор методов шифрования;

• использование сжатия данных и заголовков;

• указание MTU и MRU.

На вкладке «Параметры IPv4» основного окна настройки VPN-соединения вы можете изменить метод получения IP-адреса, указать адреса DNS-серверов и поисковые домены (при необходимости).

Нажмите кнопку «Маршруты» в нижней части окна.

Запуск подключения

Ручной запуск подключения

Для запуска соединения вручную нажмите на значок сети в трее левой кнопкой мыши и в появившемся меню выберите «Соединения VPN» - «Имя_соединения_VPN».

В процессе подключения будет отображено уведомление о результате подключения в правом нижнем углу экрана.

Автоматический запуск подключения

Вызовите диалог настройки сетевых соединений:

• из Центра управления в главном меню (Меню — Центр управления — Группа «Интернет и сеть» — Расширенная конфигурация сети);

• щелкнув правой кнопкой мыши на значке сети в трее и выбрав пункт «Изменить соединения...» в появившемся меню.

В диалоге настройки сетевых соединений двойным щелчком мыши откройте то соединение, при подключении которого необходимо активировать VPN.

Перейдите на вкладку «Основное» и установите флажок «Автоматически подключаться к VPN».

Выберите необходимое соединение VPN в выпадающем списке справа.

Диагностика подключения

Действия по диагностике подключений следует выполнять от имени суперпользователя (root). Далее в инструкции подразумевается, что приведенные команды должны быть выполнены с повышенными привилегиями.

Начальная диагностика

Начать диагностику следует с просмотра событий журнала systemd командой:

journalctl -b --no-hostname _SYSTEMD_UNIT=NetworkManager.service + SYSLOG_IDENTIFIER=pppd + _SYSTEMD_UNIT=ipsec.service

Лог служб IKE (pluto и charon) также ведется в журнале /var/log/secure. Так как в /var/log/secure ведутся записи и от других служб, удобнее вывести только необходимые записи:

grep -E 'pluto|charon' /var/log/secure

Обратите внимание на то, имя какого процесса присутствует в каждой строке этой команды: pluto — служба libreswan, charon — служба strongswan.

Sep 01 03:03:33 host1 pluto[5351]: loading secrets from "/etc/ipsec.secrets"

Расширенная диагностика NetworkManager-l2tp

Для получения отладочной информации NetworkManager-l2tp необходимо запустить службу с ключом отладки:

killall -TERM nm-l2tp-service
/usr/libexec/nm-l2tp-service --debug &> /root/nm-l2tp-debug.log &

Выполнение последней команды приведет к созданию файла /root/nm-l2tp-debug.log, в который будет выводиться диагностическая информация в процессе установления соединения. Запустите необходимое L2TP-подключение, как это указано в разделе «Запуск подключения». Для прерывания работы nm-l2tp-service выполните команду killall, приведенную выше:

killall -TERM nm-l2tp-service

Еще одна особенность режима debug заключается в том, что сгенерированные в процессе запуска конфигурационные файлы подключения будут сохранены после завершения подключения.

Для каждого подключения создается каталог по шаблону /run/nm-l2tp-<UUID_соединения>/, где <UUID_соединения> — уникальный идентификатор соединений NetworkManager, который присутствует в выводе команды:

nmcli connection show

Расширенная диагностика Libreswan

Состав диагностических данных Libreswan настраивается установкой значения переменной окружения PLUTODEBUG. Применяемый синтаксис значения переменной:

PLUTODEBUG="<тип1> <тип2> …"

Узнать поддерживаемые типы диагностической информации можно командой:

ipsec whack --debug list

Пример использования переменной PLUTODEBUG для диагностики:

PLUTODEBUG="all proposal-parser" /usr/libexec/nm-l2tp-service --debug

Результат применения параметров диагностики будет зафиксирован в журнале systemd и в /var/log/secure (раздел «Начальная диагностика»).

Расширенная диагностика Strongswan

Состав диагностических данных Strongswan настраивается установкой значения переменной окружения CHARONDEBUG. Применяемый синтаксис значения переменной:

CHARONDEBUG="<Тип1> <Уровень>, <Тип2> <Уровень>, …, <ТипX> <Уровень>"

Поддерживаемые типы отладки - dmn, mgr, ike, chd, job, cfg, knl, net, asn, enc, lib, esp, tls, tnc, imc, imv, pts.

Поддерживаемые уровни отладки (по умолчанию используется уровень 1) - -1, 0, 1, 2, 3, 4 (соответствие - silent, audit, control, controlmore, raw, private).

Пример использования переменной CHARONDEBUG для диагностики:

CHARONDEBUG="knl 1, ike 2, esp 2, lib 1, cfg 3" /usr/libexec/nm-l2tp-service --debug

Результат применения параметров диагностики будет зафиксирован в журнале systemd и в /var/log/secure (раздел «Начальная диагностика»).

Решение возникающих проблем

Отключена поддержка IKEv1

Необходимо включить поддержку IKEv1 в Libreswan, если в логах наблюдаются сообщения вида:

failed to add IKEv1 connection: global ikev1-policy does not allow IKEv1 connections

Для этого добавьте в уже существующую секцию config setup файла /etc/ipsec.conf параметр ikev1-policy следующим образом:

config setup
ikev1-policy="accept"

Перезапустите службу ipsec:

systemctl restart ipsec

Обязательное использование UDP порта 1701

В некоторых случаях сервер не допускает подключения с использованием порта источника, отличного от 1701. Если при подключении посредством NetworkManager-l2tp данный UDP-порт уже занят некоторым процессом, то будет произведена попытка подключиться со случайного (временного) порта, что приведет к отклонению соединения со стороны сервера.

Найти процесс, который занимает UDP-порт 1701 в системе, можно командой:

ss -unlp | grep 1701

Это может оказаться служба xl2tpd, которую можно остановить:

systemctl stop xl2tpd

или отключить:

systemctl --now disable xl2tpd

Переключение NetworkManager-l2tp на использование Strongswan

NetworkManager-l2tp не имеет настройки для выбора определенной службы IPsec и отдает предпочтение Libreswan (pluto) при его обнаружении в системе. Поэтому для переключения на использование Strongswan (charon) потребуется удалить пакет libreswan:

dnf remove libreswan

Дата последнего изменения: 24.09.2024
