Установка РЕД ОС на программный массив RAID1 и RAID10

Установка РЕД ОС на программный массив уровня RAID 1
Установка РЕД ОС на программный массив уровня RAID 10

Особенности программного RAID-массива:

• Гибкость: управление RAID происходит с помощью операционной системы, поэтому такой массив можно настроить из работающей системы без перенастройки оборудования.
• Открытый исходный код: реализация программного RAID-массива основана открытом программном коде.
• Никаких дополнительных расходов: программный RAID не требует специального аппаратного обеспечения и не привязан к конкретному оборудованию.
• Ресурсные затраты: в течение всего срока существования программный RAID критикуют за повышенное использование аппаратных ресурсов. Такие программные реализации как mdadm практически полностью устраняют эту проблему на современном оборудовании.

Установка РЕД ОС на программный массив уровня RAID 1

RAID 1 состоит из так называемого «зеркалирования» данных без их контроля четности и чередования. В такой реализации данные записываются идентично на два или более дисков, тем самым создавая «зеркальный набор» дисков. Таким образом, все диски в массиве являются полными копиями друг друга, что обеспечивает высокую надежность, но в то же время появляется избыточность данных.

Для установки РЕД ОС на RAID 1 выполните следующие действия:

1. Выберите первый пункт «Установить RED OS».

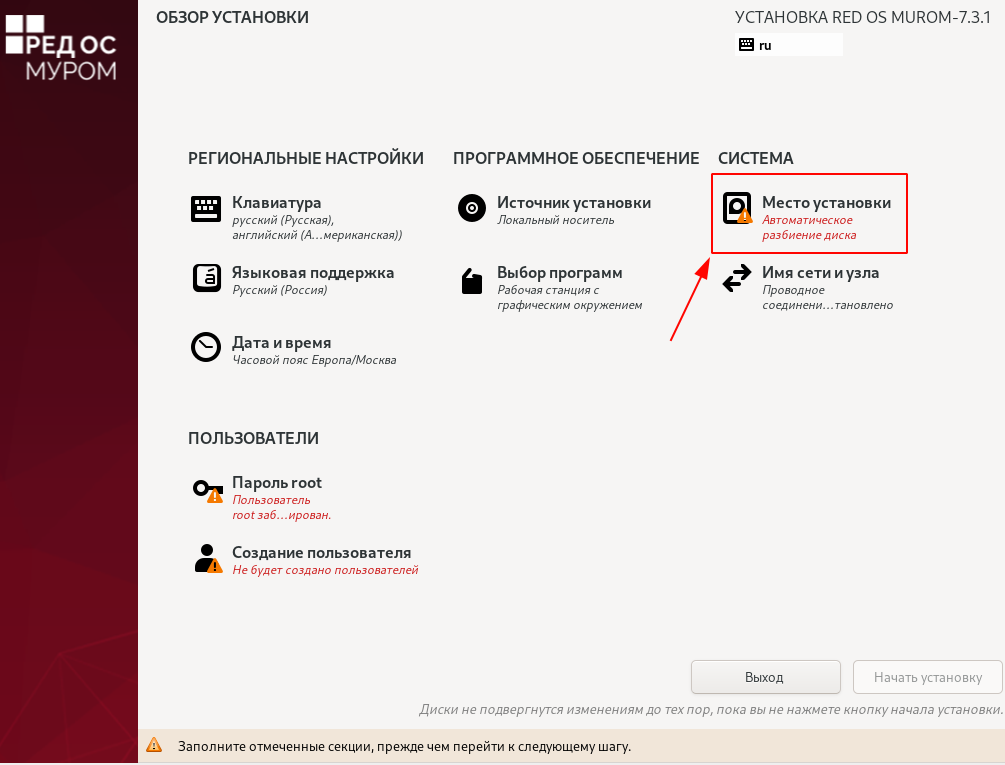

2. Перейдите в раздел для разметки дисков.

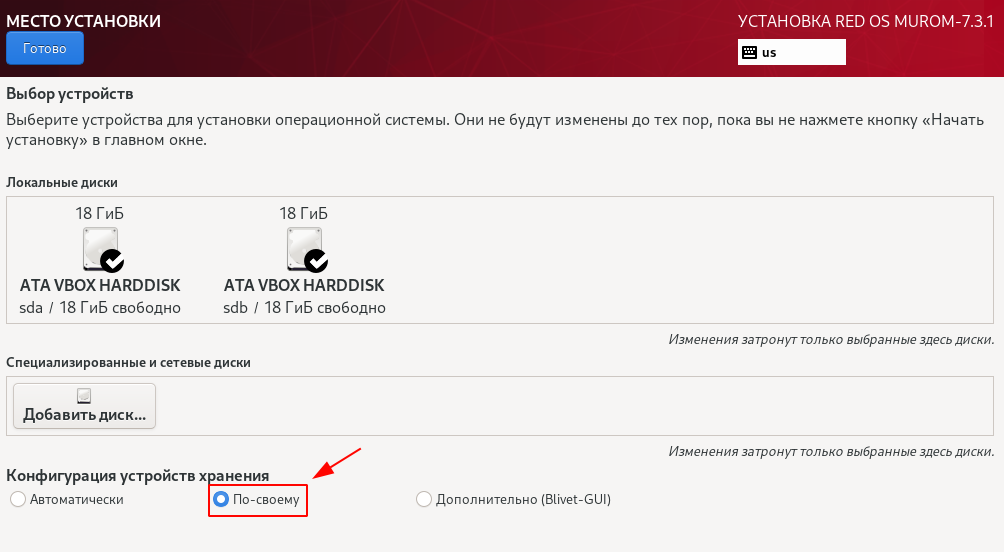

3. В окне «Место установки» выберите оба диска, нажмите кнопку «По-своему», а затем «Готово».

4. Создайте разделы, выбрав пункт «Создать их автоматически».

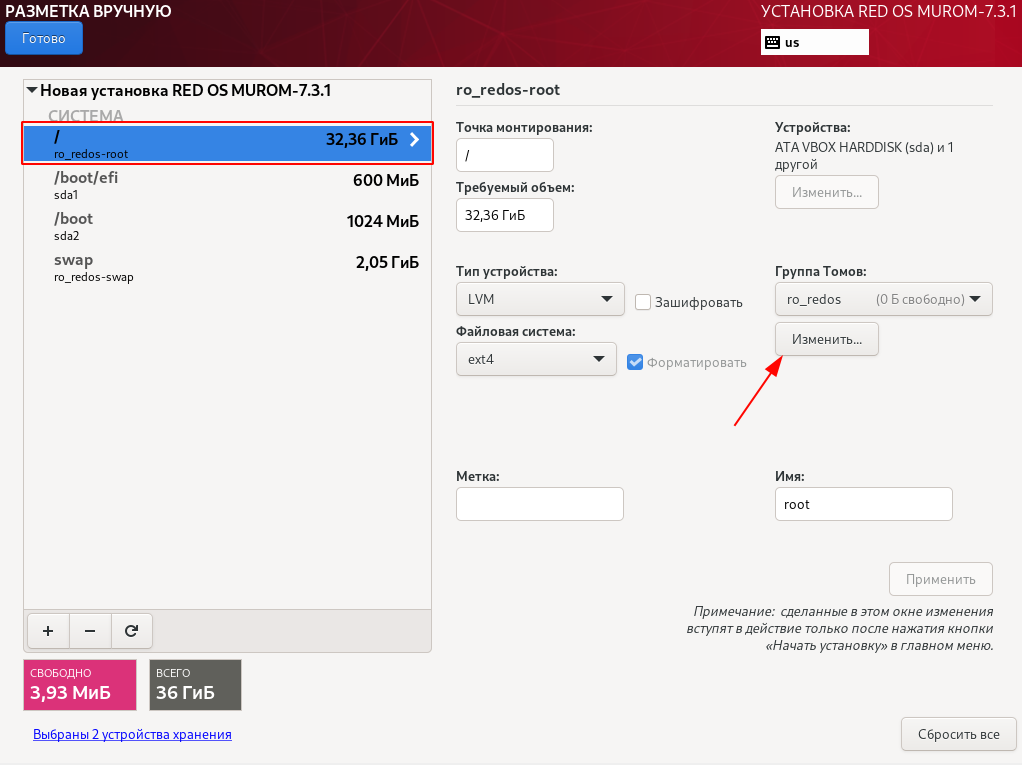

5. Выберите корневой раздел и нажмите на кнопку «Изменить».

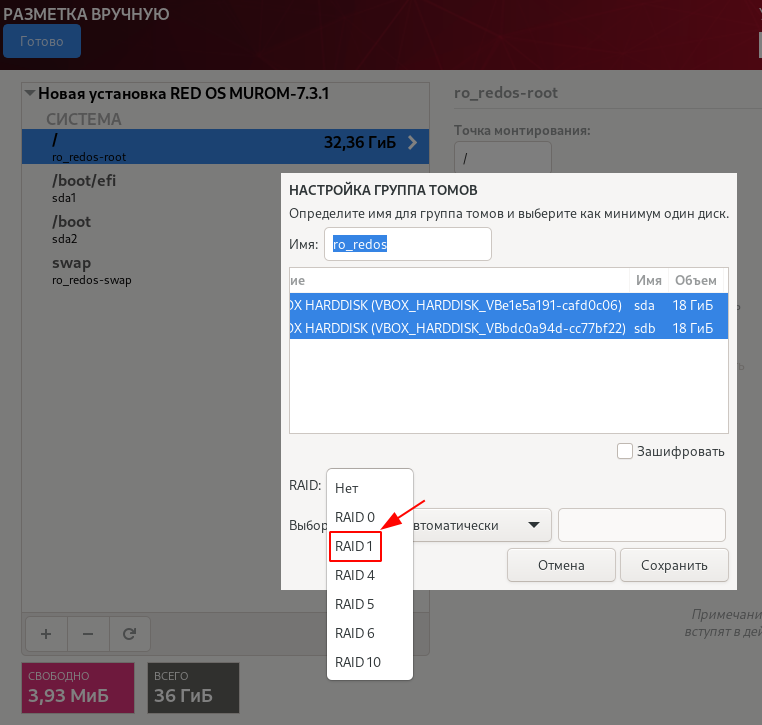

6. В пункте «Группа томов» выберите «RAID 1».

7. Итоговая таблица разметки:

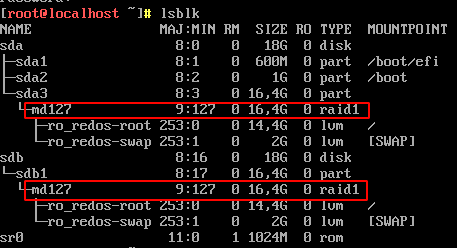

8. После установки информацию о дисковых разделах можно вывести на экран командой lsblk:

Команда lsblk показывает, что md127 – это RAID 1. Из вывода утилиты также видно, что на каждом из дисков sda и sdb созданы разделы с точками монтирования swap, home и корень (/), которые являются точными копиями друг друга, т.к. в RAID-массиве первого уровня данные дублируются на всех дисках.

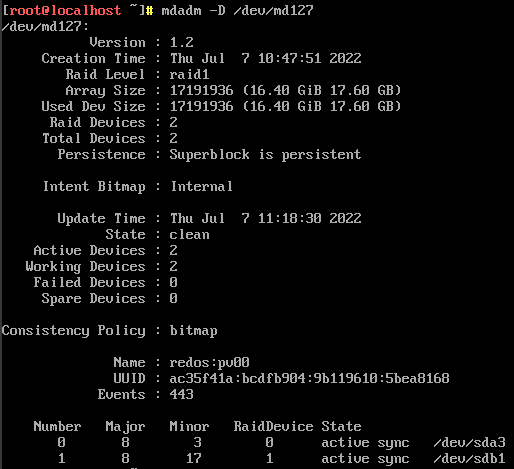

Команда mdadm -D /dev/md127 покажет детальную информацию о массиве.

Установка РЕД ОС на RAID 0 производится аналогичным образом.

Особенностью RAID 0 является то, что информация разбивается на блоки данных фиксированной длины и записывается на диски поочередно, т. е. один блок данных записывается на первый диск, а второй блок - на второй диск соответственно и т. д.

Из достоинств RAID 0 можно выделить высокую скорость считывания файлов, которая увеличивается в n раз, где n — количество дисков. Главным недостатком считается риск потери данных по причине отказа любого одного из устройств в массиве данных, что влечет за собой нарушение работы всего массива RAID 0.

Установка РЕД ОС на программный массив уровня RAID 10

RAID 10 представляет собой объединение массивов RAID 1 и RAID 0. Для создания RAID 10 требуется минимум четыре диска, в которых данные чередуются на зеркальных парах. Пока один диск в каждой зеркальной паре функционирует, данные могут быть извлечены. В случае сбоя двух дисков в одной зеркальной паре все данные будут потеряны из-за отсутствия четности в чередующихся наборах.

Для установки РЕД ОС на RAID 10 выполните следующие действия:

1. Выберите первый пункт «Установить RED OS».

2. Перейдите в раздел для разметки дисков (пункт «Место установки»).

3. В данном окне отметьте все локальные диски, нажмите кнопку «По-своему», а затем «Готово».

4. Нажмите на пункт «Создать их автоматически».

5. В конфигураторе разметки дисков определите нужный размер для корневого и домашнего раздела через параметр «Требуемый объем». После этого выберите корневой раздел и в группе томов нажмите на кнопку «Изменить».

6. В окне настройки группы томов из списка RAID выберите «RAID 10».

7. Итоговая таблица разметки:

8. После установки можно просмотреть информацию о разделах на RAID 10:

Команда lsblk показывает, что md127 – это RAID 10. Также видно, что на каждом из дисков sda, sdb, sdc, sdd созданы разделы с точками монтирования swap, home и корень (/), которые являются точными копиями друг друга. В RAID-массиве десятого уровня данные делятся на блоки и дублируются на паре дисков.

Команда mdadm -D /dev/md127 выведет на экран детальную информацию о RAID-массиве.
